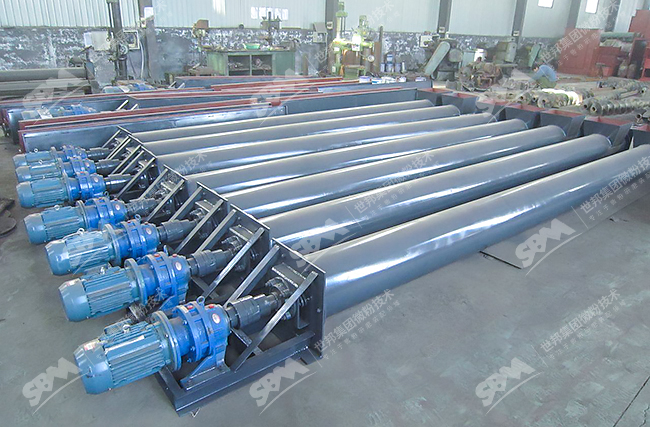

螺旋输送机

应用范围：适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如煤、水泥、石块、砂、粘土、矿石等

物料：煤、水泥、石块、砂、粘土、矿石等



产品特点

螺旋输送机俗称蛟龙，是矿山、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平螺旋输送机和垂直螺旋输送机两大类，螺旋输送机主要是对各种粉状、颗粒状和小块状等松散物料的水平、垂直输送。垂直螺旋输送机的螺旋体的转速比普通螺旋输送机的要高，加入的物料在离心力的作用下，与机壳间产生了摩擦力，该摩擦力阻止物料随螺旋叶片一起旋转并克服了物料下降的重力，从而实现了物料的垂直输送。该机输送量小，输送高度小，转速较高，能耗大。特别适宜输送流动性好的粉粒状物料,主要用于提升物料，提升高度一般可达到20米。水平螺旋输送机则便于多点装料与卸料，输送过程中可同时完成混合、搅拌或冷却功能。对超载敏感，易堵塞；对物料有破碎损耗，水平螺旋输送机的结构简单，便于安装和维修以及故障处理，输送长度也可达到150米。



性能优势

螺旋输送机的性能特点

1、截面尺寸小、密封性好、工作可靠、制造成本低。

2、中间装料和卸料，输送方向可逆向，也可同时向相反两个方向输送。

3、过程中还可对物料进行搅拌、混合、加热和冷却等作业。

4、装卸闸门可调节物料流量，不宜输送易变质的、粘性大的、易结块的及大块的物料。

5、的密封性及螺旋与料槽间有适当的间隙，防止输送过程中物料易破碎，螺旋及料槽磨损。



结构组成

螺旋输送机的组成

螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。螺旋机本体由头节、中间节、尾节三部分组成。

螺旋输送机工作中注意的事项

1、承、齿轮和链条等传动件加润滑油。

2、用后，应检查螺旋叶片磨损情况，磨损严重时补焊。

3、过载，否则物料排不出，引起螺旋轴弯曲和箱体涨坏。

4、质沮度较高时，应注意箱体的伸缩变化是否自由而无卡着的地方，若有抓紧解决。

5、运转中，发出的噪声刺耳时，应打盖检查，排除故障。



工作原理

螺旋输送机工作时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。



技术参数

型号Model	钢管直径(mm)	螺距(mm)	转速(r/min)	输送量(m³/s)
LS159	159	100	83	2-6
LS219	219	175	83	5-12
LS250	250	200	90	22
LS315	315	250	70	36
CLXB-250	18~25	50~70	DN273	90-110
