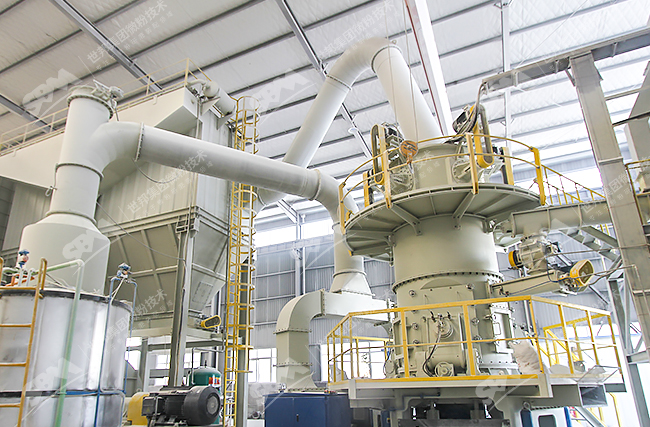

超细立式磨粉机

应用范围：水泥超细粉加工，方解石加工，重晶石、粉磨加工

物料：方解石、大理石、石灰石、滑石、重晶石、水镁石、生石灰、石膏、炉渣、磷酸盐等非金属矿



产品特点

随着社会经济的快速前进，在超细粉加工领域，面对越来越多的超细粉应用要求，传统的超细粉加工设备因普遍产能低的特点，已很难满足市场需求。低产能严重制约了现代超细粉加工企业的发展，针对目前市场需求，上海科利瑞克结合多年磨粉机生产经验，引进台湾和德国超细立磨技术，设计开发出一款集磨粉、分级、输送、二次选粉、成品包装于一体的新型超细粉磨设备—CLUM系列超细立式磨粉机，产品细度可达到400-3000目，突破了超细粉加工产能低的瓶颈，经过5年磨砺，科利瑞克超细立磨在全球已建成30条超细粉生产线。

CLUM系列超细立式磨粉机，可广泛应用于化工、冶金、非金属矿等行业，尤其在白色非金属矿的超细粉磨加工领域，有着出色表现，可为造纸、涂料、塑料、橡胶、PVC、油墨等行业提供高品质的填料和添加剂。可广泛应用于方解石、大理石、石灰石、白云石、重晶石、滑石、高岭土、白云石、硅灰石、石膏、长石、叶腊石等非金属矿的大规模超细干粉加工。



性能优势

高效、节能

在成品细度及电动机功率相同的情况下，比气流磨、搅拌磨、球磨机的产量高一倍以上。

易损件使用寿命长

磨辊、磨环采用特殊材料锻制而成，从而使利用程度大大提高。一般可达一年以上，加工碳酸钙、方解石时，使用寿命可达2-5年。

安全可靠性高

因磨腔内无滚动轴承、无螺钉，所以不存在轴承及其密封件易损的问题，不存在螺钉易松动而毁坏机器的问题。

环保、清洁

采用脉冲除尘器捕捉粉尘，采用消声器降低噪声，具有环保、清洁的特点。



结构组成

CLUM系列超细立式磨粉机主要由电动机、减速机、磨轮装置、碾盘装置、加压装置、选粉机、进料装置、油站、主机、电控系统等部分组成。

1.磨轮装置：碾压物料的主要部件，无动力输出，因和物料接触的摩擦力而被动运转。

2.碾盘装置：物料的碾磨区域，连接减速机，自身转动。

3.加压装置：控制磨轮和碾盘间隙，保证研磨过程中磨轮压力。

4.选粉机：多机头选粉结构，利用旋转离心力原理实现连续生产中的细粉筛分过滤工作，是一种高效、节能的选粉装置。



工作原理

主机电机通过减速机带动碾盘转动，同时高压风机生产的气流从风口进入主机，物料经喂料螺旋送入立磨主机内落入碾盘中央，在离心机的作用下，物料从碾盘中央向四周散开，经过碾盘上的辊道区域时，受到辊压力，大块物料被直接压碎，小颗粒物受压后再进行粒见研磨起到进一步粉碎作用，直至成粉。成粉后的物料继续向碾盘边缘移动，直到被进风口的强气流带走，气流中的物料经过上部选粉机时，在高速旋转的叶轮产生的离心力作用下，粗颗粒重新落入碾盘碾磨，合格粉体随气流穿过选粉系统后被除尘器收集，即为成品。



技术参数

主要配置及产量 Main configuration and production
型号  Model 项目 Item	CLUM1425	CLUM1632	CLUM1736
转盘直径（mm） Plate Diameters（mm）	1400	1600	1700
磨轮数量（个） Number of rollers（pieces）	3	3	3
分级叶轮数量（个） Number of classifier（pieces）	5	7	7
分级机功率（Kw） Power of classifier（Kw）	5X15	7X15	7X（15～18.5）
主机功率（Kw） Main unit power （Kw）	250	315	355
风机功率（Kw） Blower power（Kw）	200	250	315
入磨物料粒度（mm） Feed size （mm）	＜10mm	＜10mm	＜10mm
入磨物料水分 Moisture of feeding material	＜3%	＜3%	＜3%
小于2μm=34%产量（t/h） Less than2μm=34%output（t/h）	11-14	13-17	15-19
小于2μm=46产量（t/h） Less than2μm=46%output（t/h）	7-8	9-10	11-12
小于2μm=60产量（t/h） Less than2μm=60%output（t/h）	3-4	/	/
